·【主要技術參數】

閥體

型式：扁平偏置鑄造體

閥門口徑：2"~ 80"

公稱壓力：ANSI 150LB~300LB

連接：夾套法蘭型

材質：A216 WCB、A351 CF8、 A351 CF8M （按客戶要求）

閥蓋：標準型-40~+230℃

加長型+231~+450℃

但需注意各材料的使用溫度、壓力范圍。

填料：PTEE，柔性石墨，鋼絲增強柔性石墨

本體涂層：銀白色（環氧樹脂）當本體為不銹鋼時，不加涂層

閥內組件

閥板型式：三偏芯旋轉式

閥座型式：U型金屬環

流量特性：近似等百分比

額定行程：0~70°或0~90°

閥座泄露率：ANSI Class lV~VI

·【產品特點】

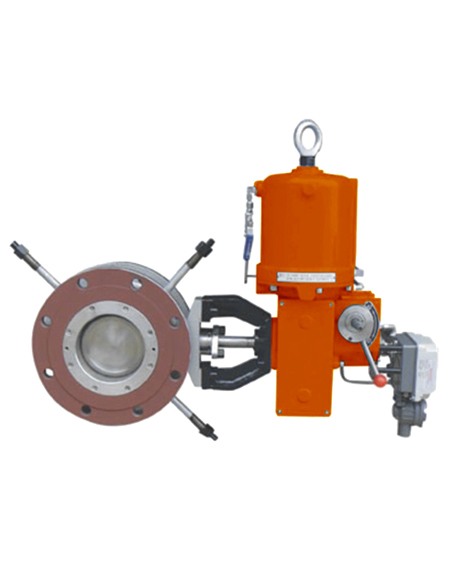

·WBy高性能密封保溫夾套蝶閥采用金屬U型彈性閥座，閥座為浮動式，具有自動調整中心的功能，密封性能好。閥門啟閉時閥座與閥板瞬時脫落，消除摩擦磨損。

·閥板采用三偏芯結構，密封面全部堆焊硬質合金，耐磨性好。

·閥座具有自補償結構，增加了閥門的使用壽命。

·閥板與閥座的密封為金屬對金屬的線性密封，使閥門在運行過程中具有自動剪切的功能。

·保溫膈層設計為全包覆型，將整個閥體及軸套包覆在隔熱層內，保溫效果好。

·軸套底部加有防塵裝置，防止介質進入軸套使閥桿抱死的現象。

·三蒸汽接口無死角設計，有效排放冷凝水，同時方便閥門任意安裝。

·閥門流量持性為近似等百分比曲線，可作為調節與切斷。

·【適用范圍】

保溫夾套蝶閥廣泛應用于石油、化工、輕工、電力、冶金等工業部門在生產過程中介質需保溫或加熱的工藝管道上，可實現就地控制和遠距離自動控制。
